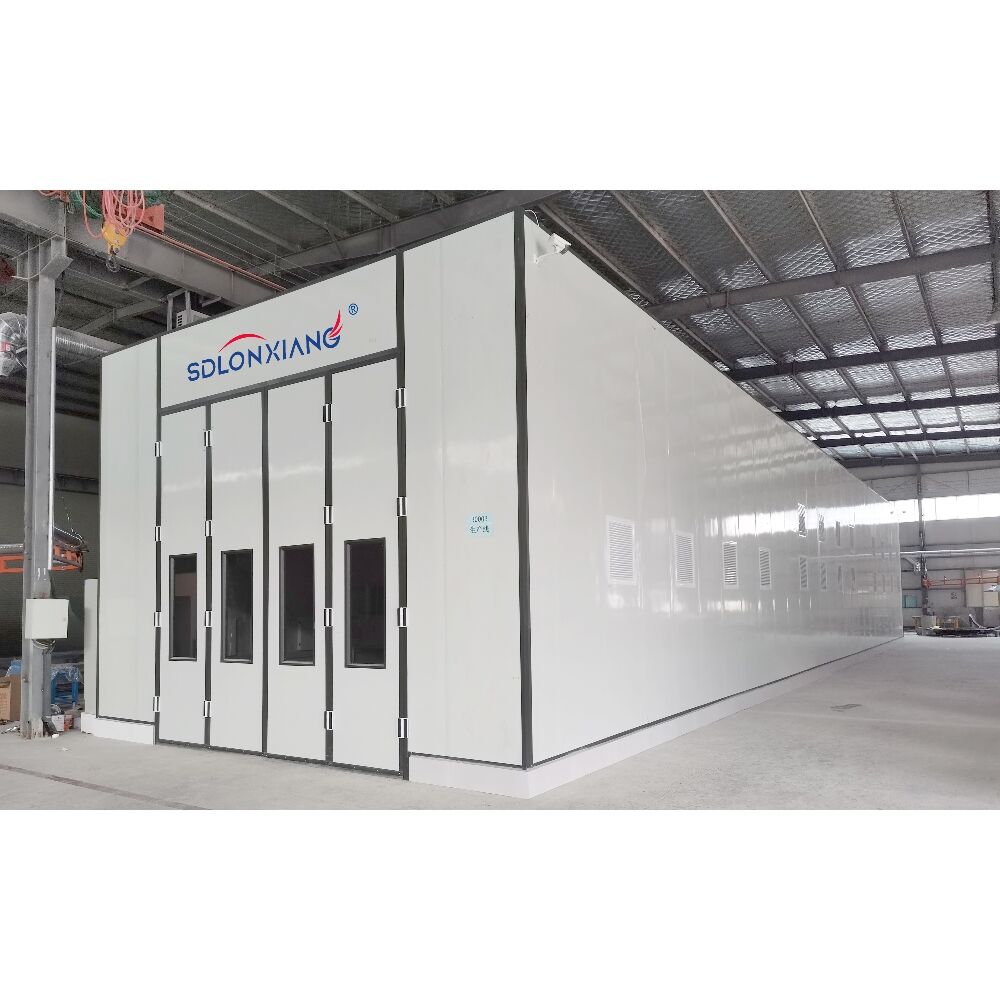

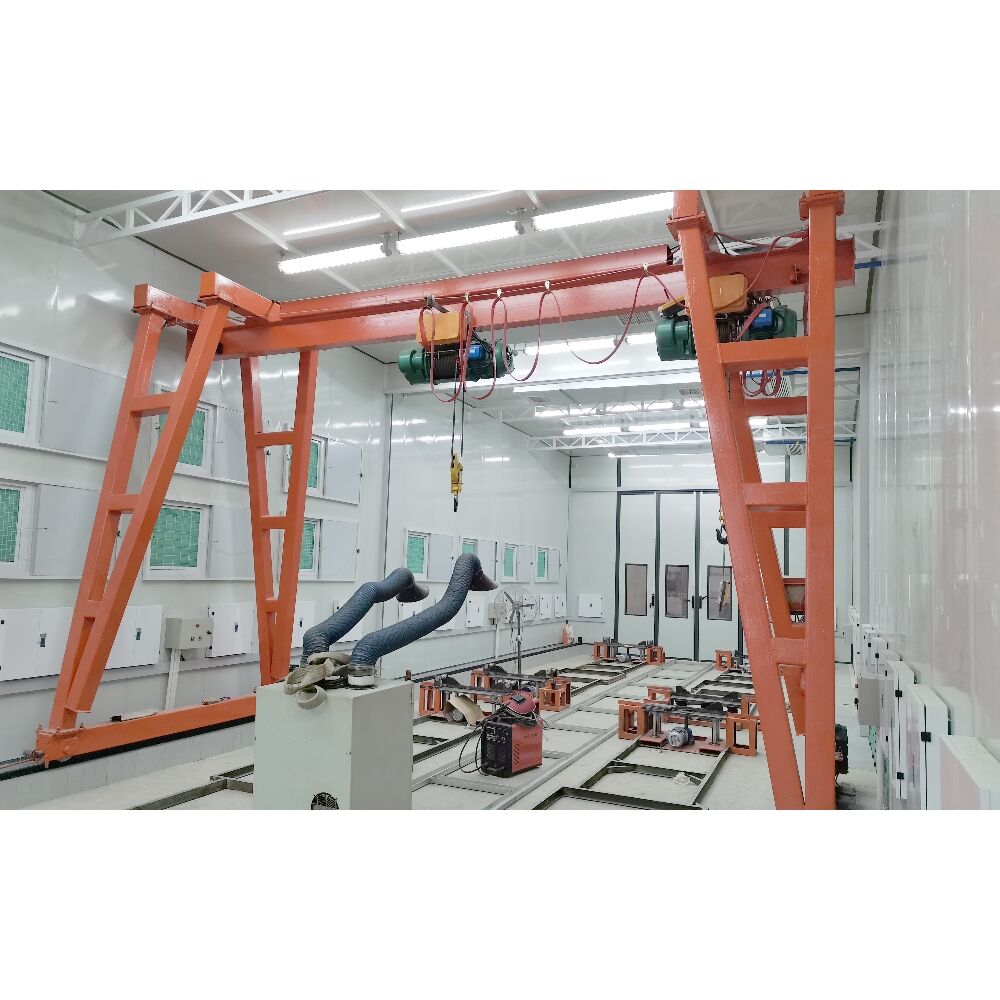

LX-20-50 Kundenspezifischer Hochtemperatur-Industrieofenraum für Gasentsorgungsanlagen Standard-Lackierkabine zum Backen und Lackieren

Innenumfang

20000*5000*5000mm (L*B*H)

Außendurchmesser

20150*6650*5600mm (L*B*H)

Graben

2 Reihen Grubenabgas, einreihige Grubengröße: 18000*750 mm (L*B), abgedeckt mit Stahlblechrost, hergestellt aus 30×4 Flachstahl, um die Tragfähigkeit sicherzustellen, verzinkt zur Korrosions- und Rostverhütung.

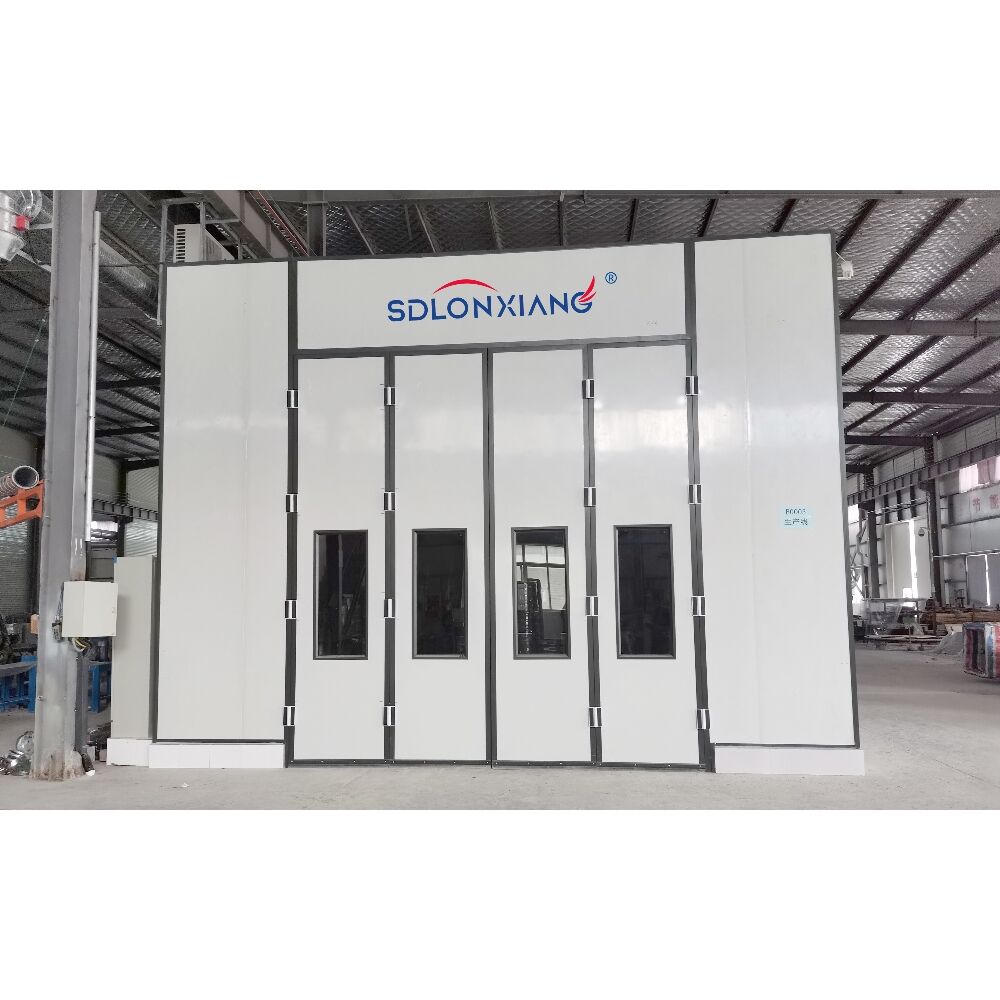

Haupttür

Einflügeltür mit 4 Flügeln, 4000*4500 mm (B*H), Farbe: weiß, hochfester Aluminiumlegierungs-Profil-Randstreifen, Außenseite mit speziellem Schutzfilm „Longxiang“ überzogen, um Korrosions- und Rostbeständigkeit zu verbessern und die Lebensdauer zu verlängern, ausgestattet mit extra großem gehärtetem Glas-Sichtfenster, spezieller luxuriöser Riesenschraube, Führungssäule aus Vierkantrohr, Aluminiumlegierungs-Scharnier; Dichtungsnutkasten mit speziellem Dichtungsprofil;

Persönliche Tür

2 Sätze, 650*2000 mm (B*H), Farbe: weiß, hochfester Aluminiumlegierungs-Profil-Randstreifen, ausgestattet mit extragroßem gehärtetem Glas-Sichtfenster, ausgestattet mit Druckverschluss, um zu verhindern, dass der Druck im Raum den Normalwert überschreitet und die Lackierkabine beschädigt, sicher und langlebig.

Wand

Die Wand ist in der Mitte mit 4 Sätzen Stahlverstärkungsrippen und oben mit 4 Sätzen Stahlverbundträgern ausgestattet. Sie verwendet eine Steckdosen-artige flammhemmende EPS-Verbundplatte, und die Außenseite ist mit einer speziellen Schutzfolie „Longxiang“ überzogen, um Korrosions- und Rostbeständigkeit zu verbessern und die Lebensdauer zu verlängern. Die Dicke beträgt 75 mm, innen und außen δ0,426 mm farbverzinkte Stahlplatte; Kernfüllung: flammhemmender EPS-Schaum, Schüttdichte 10 kg. Der Rahmen des Raums besteht aus verzinktem Stahlblech, und die Oberfläche ist mit Hochtemperatur-Kunststoff beschichtet, was eine gute Rostschutz- und Druckabdichtwirkung bietet.

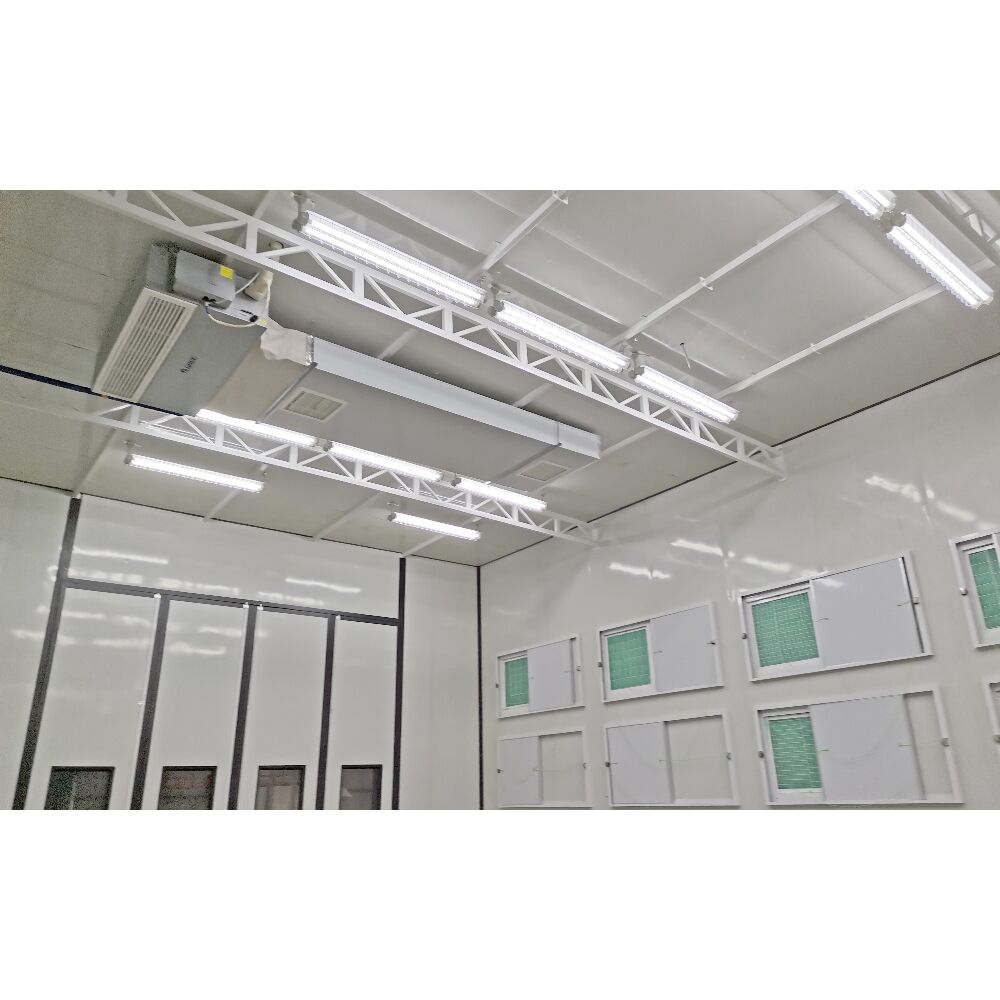

Beleuchtungssystem

26 Sätze obere Reihenleuchten * 4 Stück = 104 Stück * 16 W Lampen, mit 18 Sätzen à 4 Stück = 72 Stück * 16 W vertikale Seitenleuchten. LED-Hochleistungs-Energiesparlampen, Leuchtkastengehäuse aus verzinktem Blech mit Spritzlackierung, transluzente Platte aus 3C-Qualitätsgeprüftem Sicherheitsglas. Beleuchtungsstärke: ≥800 Lux.

Schaltschrankgerät

Die Ventilatorkammer besteht aus pulverbeschichteten Profilen und Stahlplatten mit einer externen Schutzfolie, um die Korrosions- und Rostbeständigkeit zu verbessern und die Lebensdauer zu verlängern; die supergroße Ventilatorkammer kann den Luftzufuhr- und Abluftbedarf des Backraums vollständig erfüllen; die hochpositionierte Luftzuführeinheit verbessert die Luftförderleistung des Ventilators erheblich; der Abluftkanal besteht aus verzinkten Platten, Normstahl-Flanschrohr, das mit professioneller Ausrüstung hergestellt wird und äußerst robust und langlebig ist; standardmäßig werden 6 Abschnitte Luftkanäle und 3 Bögen mitgeliefert, die Einzelabschnittsgröße beträgt 900*900*910 mm quadratisch.

Trägergestell für Zuluft- und Abluftventilator

(3 Sätze)

Die Luftzufuhr ist mit 6 Doppelansaug-Zentrifugalventilatoren ausgestattet, Modell und Parameter jedes Ventilators sind wie folgt: Modell YDW5.6M, Leistung 7,5 kW, Fördermenge 20000 m³/h; die Abluft ist mit 3 Doppelansaug-Zentrifugalventilatoren ausgestattet, Modell und Parameter der Ventilatoren sind wie folgt: Modell 4-82-7,1E, Leistung: 11 kW, Fördermenge 36000 m³/h, Riemenantrieb. Geringe Größe, große Luftmenge, geringes Geräuschpegel, geringe Vibration; hitze- und feuchtigkeitsbeständig, langlebig.

Heizungssystem

(3 Sätze)

Ausgestattet mit 3 Sätzen * Riello RG5S Öl-Brennern, mit einem maximalen Heizwert von 780.000 kcal/h, sowie pneumatischer Zerstäubung und automatischer Umschaltung von Heiz- und Backklappen. Der Wärmetauscher besteht aus 1,2 mm dickem hochwertigem Edelstahl SUS304, argonlichtbogengeschweißt, und ist mit einem großdimensionierten 65-mm-Explosionsschutzanschluss kombiniert. Er verfügt über eine durchdachte Konstruktion, ist sicher und zuverlässig, weist eine große Wärmeaustauschfläche auf und bietet eine hohe thermische Nutzungsrate. Die Wärmeübertragungsrate kann 87,1 % erreichen.

Filtersystem

Primärfiltration, Klasse G2, Filterwirkung >83 %, hergestellt mit italienischer Technologie, fängt effektiv Staubpartikel größer als 10 µm ein. Sekundäre Hochleistungsfiltration, hochwirksame Filtration der Klasse EU5, hergestellt mit niederländischer Technologie, kann Staubpartikel größer als 4 µm effizient erfassen, mit einer Abscheiderate von ≥99 % und integriertem Filterwattehalter für einen einfachen Austausch der Filterwatte. Glaswollfiltration, Filterwirkung >70 %, adsorbiert Staub und Partikel im Lacknebel. M-förmige Aktivkohlefiltierung und einlagige flache Glasfasernfiltration, Klasse G4, Staubreinigungsgrad ≥85 %. Das gesamte Reinigungssystem verfügt über eine hohe Staubhaltekapazität, geringen Luftwiderstand, lange Lebensdauer, eine Filtrationsrate von 98 % und einen TSP-Wert ≤1,4 mg/m³.

DACH

75 mm EPS-Dämmplatten

Elektronisches Steuersystem

Die Hauptkomponenten stammen von bekannten einheimischen Markenherstellern und sind sorgfältig konzipiert. Das gesamte System ist stabil, zuverlässig, komfortabel und präzise. Die Hauptstromschaltung ist mit Überstrom-, Überlast-, Kurzschluss- und Phasenausfallschutz ausgestattet und zeigt automatisch den gesamten Arbeitsablauf sowie den Fehlerstatus an. Es verfügt über Beleuchtungsschalter, Temperatur- und Zeiteinstellung, Sprühen bei Normaltemperatur, Heiz-Sprühen, Lackier-Schalter, Not-Aus-Schalter, Fehleralarm, Überhitzungsalarm und kumulative Zeit usw. Der Benutzer kann die gesamte Arbeitseinstellung auf einmal vornehmen.

Leerlauf-Drehzahl

≥0,25 m/s

Beleuchtungsstärke

≥450 Lux

Maximale Betriebstemperatur

80°C

Gesamtleistung

85KW

Spannungsfrequenz

Drei-Phasen/380 V/50 Hz
