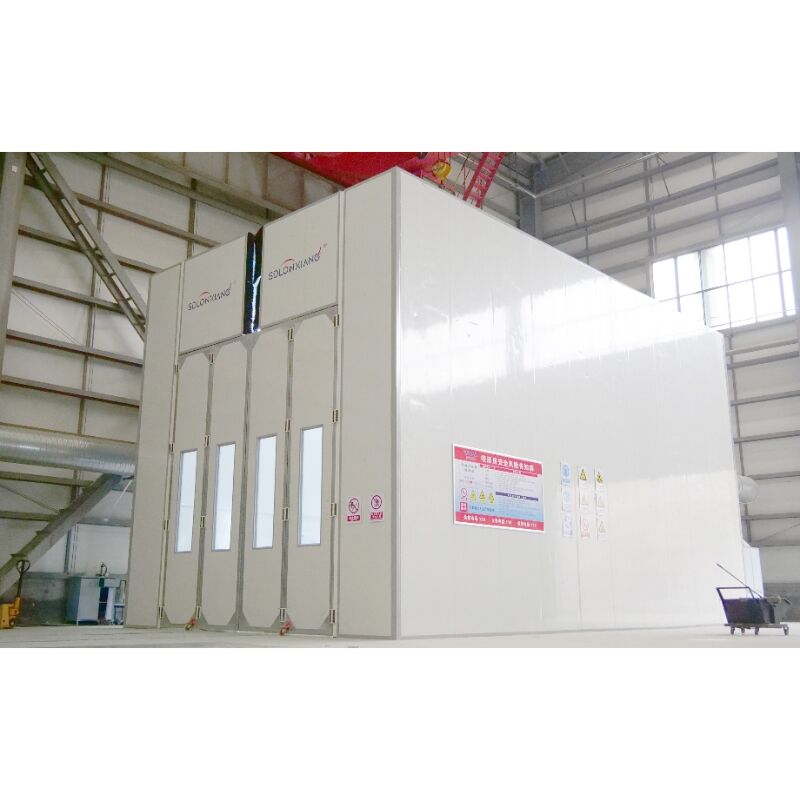

LX-12-45 Professionelle große Lackierkabine Lieferant Industrielle Spritzlackierkabine für Busse und Lkw

Innenumfang

12000*4500*3500mm (L*B*H)

Außendurchmesser

12150*6000*4100mm (L*B*H)

Belüftungssystem

Grabenlüftung: 2 Reihen Grabenlüftung, Abmessungen pro Reihe: 10000*750 mm (L*B), abgedeckt mit Stahlblechrost aus 30×4 Flachstahl, sicherer Tragfähigkeit, verzinkt zur Korrosions- und Rostverhütung.

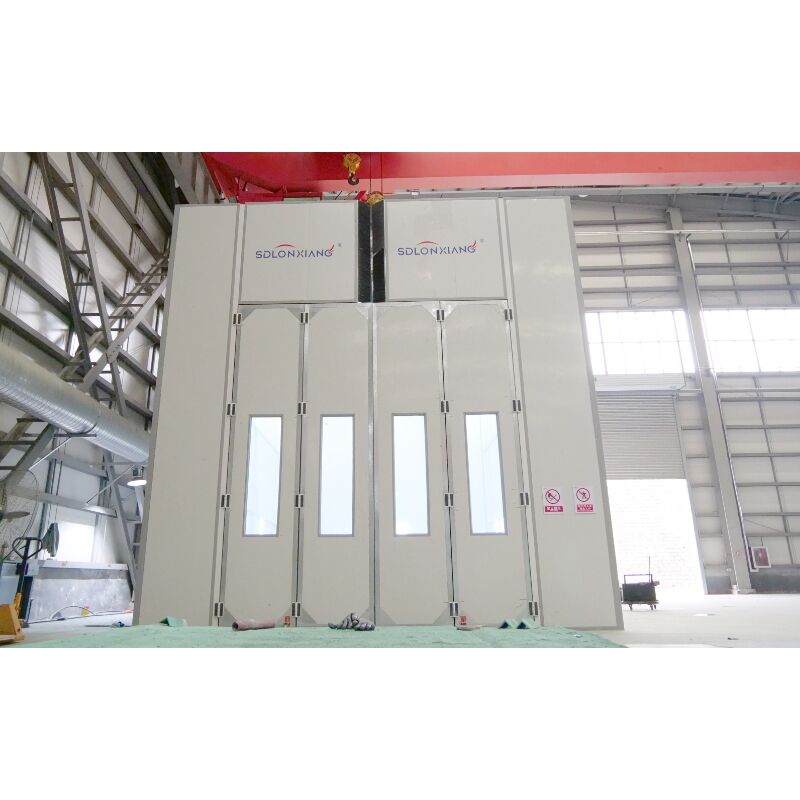

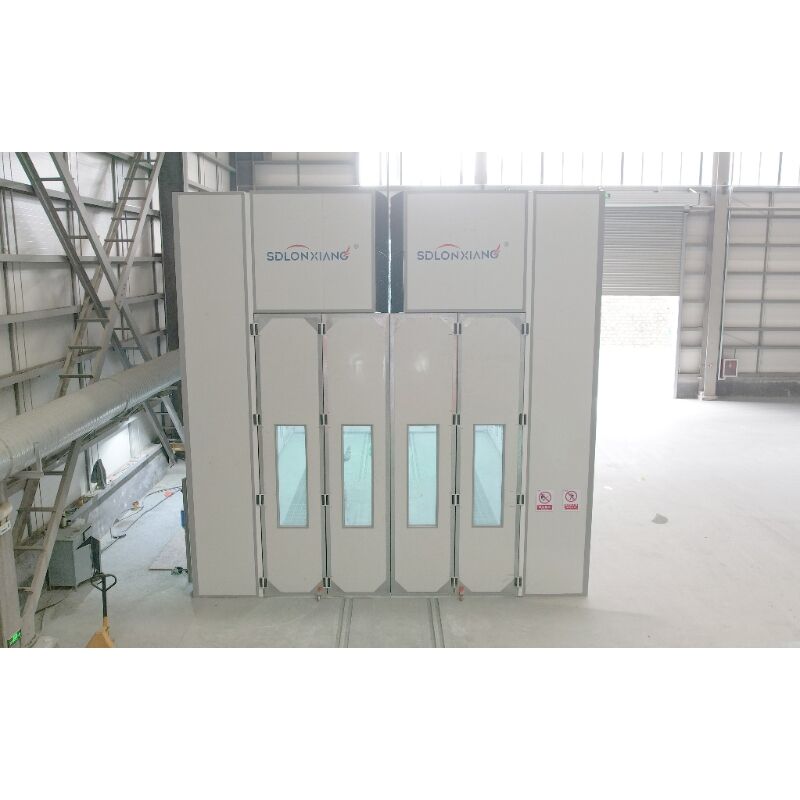

Haustür

Einfach öffnende Haupttür mit drei Paneelen, 3300*3400 mm (B*H), Farbe: weiß, Tür aus hochfestem Aluminiumlegierungsprofil, außen mit speziellem Schutzfilm „Longxiang“ überzogen, um Korrosions- und Rostbeständigkeit zu erhöhen und die Lebensdauer zu verlängern, ausgestattet mit extra großem gehärtetem Glas-Sichtfenster, exklusivem Luxus-Riesenschloss, Führungssäule aus Vierkantrohr, Aluminiumlegierungs-Scharnieren; der Dichtungsnutkasten ist mit passenden Spezialdichtleisten ausgestattet;

Arbeitstür

2 Sätze, 650*2000 mm (B*H), Farbe: weiß, Türen mit Rahmen aus hochfestem Aluminiumlegierung, ausgestattet mit extra großen gehärteten Glas-Sichtfenstern, mit passenden Druckriegeln zur Vermeidung von Schäden an der Backkammer durch Überschreiten des Normaldrucks, sicher und langlebig.

Wandplatte

Die Wandpaneele bestehen aus Nut-und-Feder-Flammhemmenden EPS-Verbundplatten, wobei die Außenseite mit einer speziellen Schutzfolie „LongXiang“ überzogen ist, um Korrosions- und Rostbeständigkeit zu erhöhen und die Lebensdauer zu verlängern; Stärke 75 mm, innen und außen δ0,426 mm farbbeschichtete Stahlbleche; Kernmaterial: flammhemmender EPS-Schaum, Dichte 10 kg. Der Rahmen des Hauses besteht aus gebogenen verzinkten Stahlblechen mit hochtemperatur-spritzbeschichteter Oberfläche für gute Rostbeständigkeit, Druckfestigkeit und Dichtleistung.

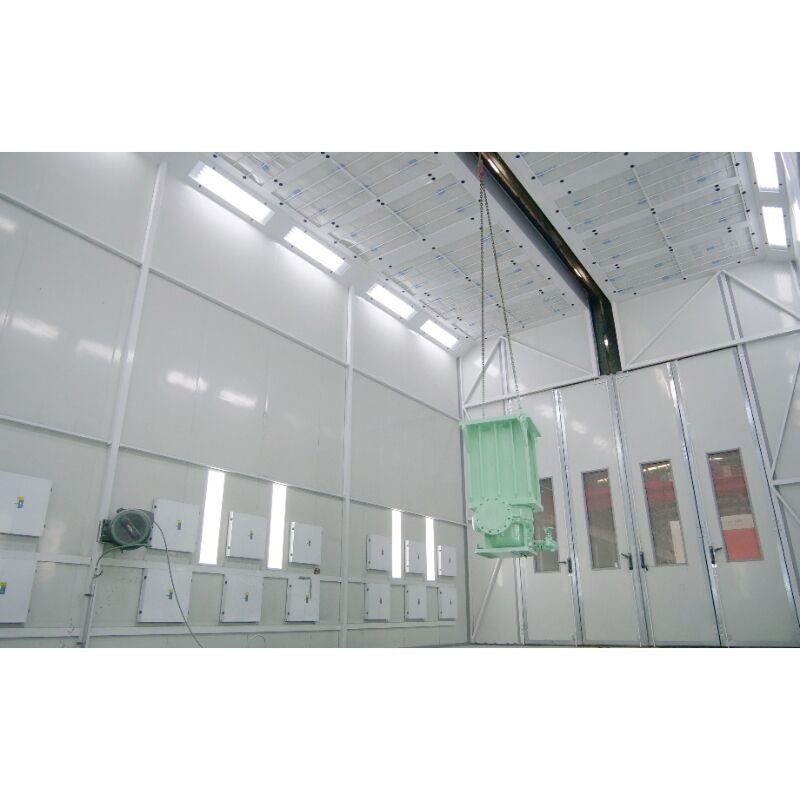

Beleuchtung

Oberer Reihenleuchten 16 Sätze * 4 Stück = 64 Stück 16-W-Lampenröhren, ausgestattet mit 10 Sätzen * 4 Stück = 40 Stück 16-W-Senkrechtleuchten an der Taille, energiesparende LED-Hochleistungsröhren, Leuchtkastengehäuse aus verzinktem Blech mit Spritzbeschichtung, lichtdurchlässige Abdeckplatte aus 3C-Qualitäts-zertifiziertem Sicherheitsglas. Beleuchtungsstärke: ≥800 Lux.

Schaltschrankgerät

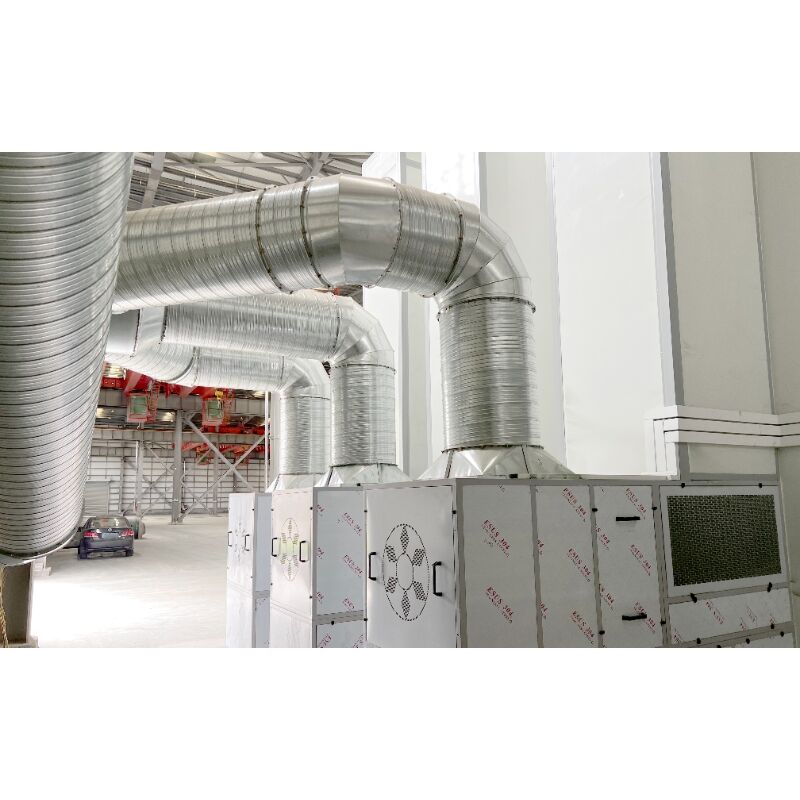

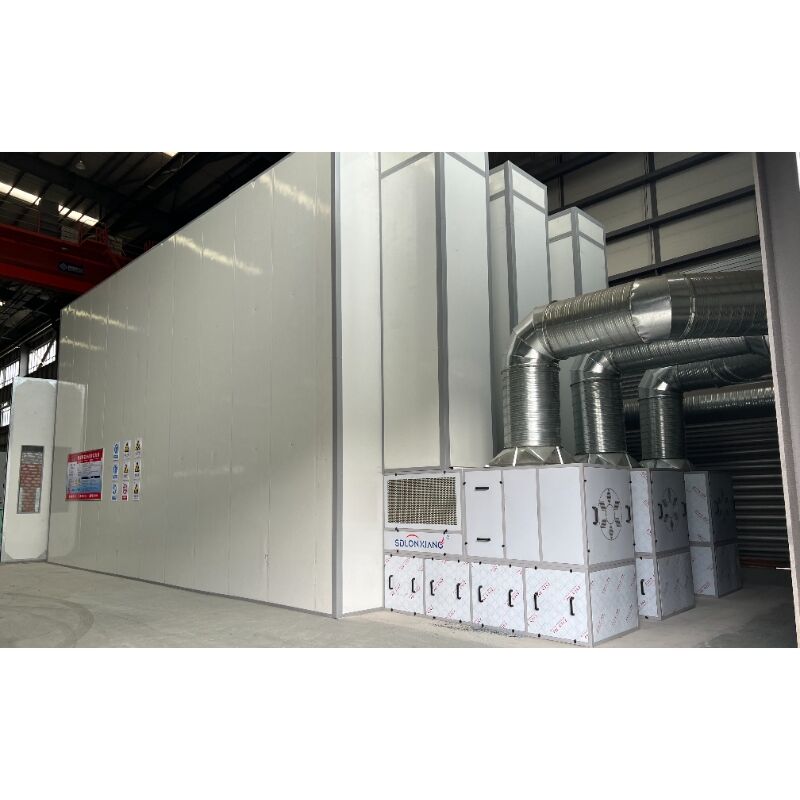

Die Ventilatorkammer besteht aus gespritzten Profilen und Stahlplatten mit einem zusätzlichen Schutzfilm, wodurch die Korrosions- und Rostbeständigkeit erhöht und die Lebensdauer verlängert wird; die besonders große Ventilatorkammer erfüllt vollständig die Anforderungen an Luftzufuhr und -abzug des Backraums; die luftführende Einheit in hoher Position verbessert die Luftstromleistung des Ventilators erheblich; der Abluftkanal besteht aus professionell gefertigten verzinkten Blech-Standardflanschrohren, die robust und langlebig sind; zur Standardausstattung gehören 4 Abschnitte Luftkanäle und 2 Bögen, wobei jeder Abschnitt quadratisch mit den Maßen 700*700*910 mm ist.

Abluftventilatorfundamente liefern (2 Sätze für Schranksystemmontage)

Die Luftzufuhr ist mit 4 Doppelansaugradialventilatoren ausgestattet, wobei Modell und Referenz für einen einzelnen Ventilator wie folgt lauten: Modell YDW4.5L, Leistung 4,0 kW, Durchfluss 12500 m³/h. Die Abluft ist mit 2 Doppelansaugradialventilatoren ausgestattet, mit dem Ventilatormodell und den Parametern wie folgt: Modell YDW5.6M, Leistung 7,5 kW, Durchfluss 20000 m³/h. Sie sind kompakt, haben hohen Luftdurchsatz, geringes Geräusch- und Vibrationsemissionsniveau sowie hohe Beständigkeit gegen Hitze und Feuchtigkeit und sind langlebig.

Heizungssystem

Optionale Konfiguration:

Kraftstoff-Heizsystem: Ausgestattet mit 2 italienischen Riello G20-Brennern, maximale Wärmeleistung: 400000 kcal/h. Umfasst pneumatische Zerstäubung und automatische Umschaltklappen für das Backen. Der Wärmetauscher besteht aus 1,2 mm dickem hochwertigem Edelstahl SUS304, Schweißung mit Argon-Lichtbogen, und ist mit einer großdimensionierten 65-mm-Explosionsschutzöffnung kombiniert, weist eine durchdachte Struktur auf, ist sicher und zuverlässig, verfügt über eine große Wärmeaustauschfläche, hohe thermische Effizienz und erreicht eine Wärmeübertragungsrate von bis zu 87,1 %.

2. Elektrisches Heizsystem: Elektrische Heizung, Doppel-Infrarot-Heizstrahler mit je 3 kW, verwendet Hochtemperaturdrähte. An beiden Seiten des Raums sind 42 Sätze mit jeweils 3 kW-Heizungen angeordnet. Gesamtleistung: 126 kW. Getrennt gesteuert durch gruppierte Schütze. Maximale Betriebstemperatur: 60 °C, Aufheizgeschwindigkeit (20–60 °C): 15–40 min.

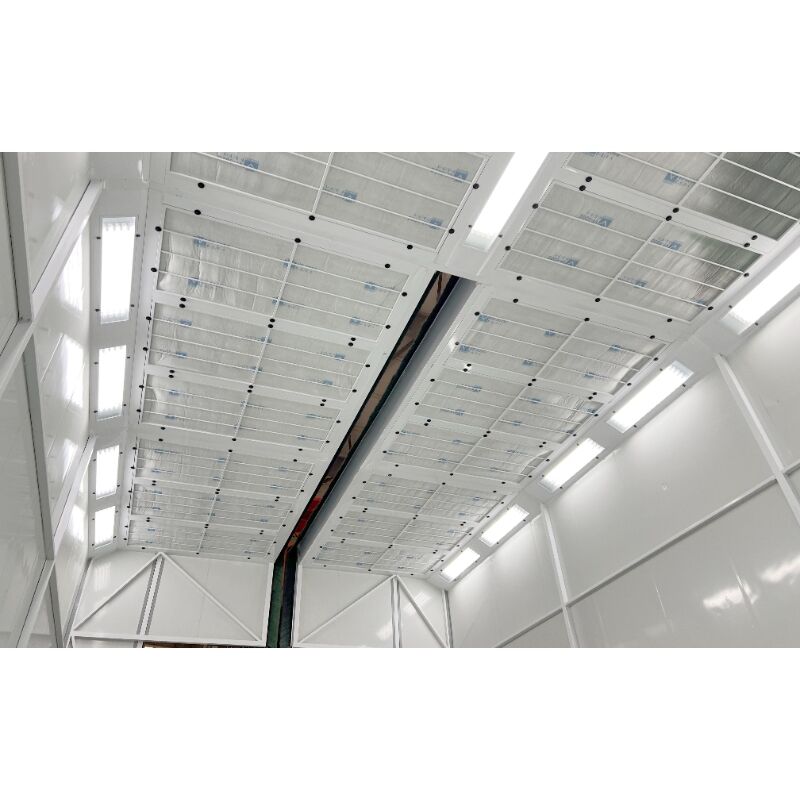

Filtersystem

Primärfilter, Klasse G2, Filtrationsleistung 83 %, hergestellt mit italienischer Technologie, fängt effektiv Staubpartikel größer als 10 µm ein. Hochleistungsfilter, Klasse EU5, hochwirksame Filtration, hergestellt mit niederländischer Technologie, kann Staubpartikel größer als 4 µm effizient mit einer Abscheiderate von ≥99 % erfassen, eingebetteter Filterbaumwollrahmen, erleichtert den Austausch der Filterwatte. Glasfaservliesfilter, Filtrationsleistung 70 %, adsorbiert Staub und Partikel im Lacknebel. M-förmiger Aktivkohlefilter und einklagiger flacher Glasfaservliesfilter, Klasse G4, Staubreinigungsrate ≥85 %. Das gesamte Reinigungssystem verfügt über eine hohe Staubaufnahmekapazität, geringen Luftwiderstand, lange Lebensdauer, Filtrationsrate von 98 %, TSP-Wert ≤1,4 mg/m³.

Deckplatte

75 mm EPS-Dachdämmelement

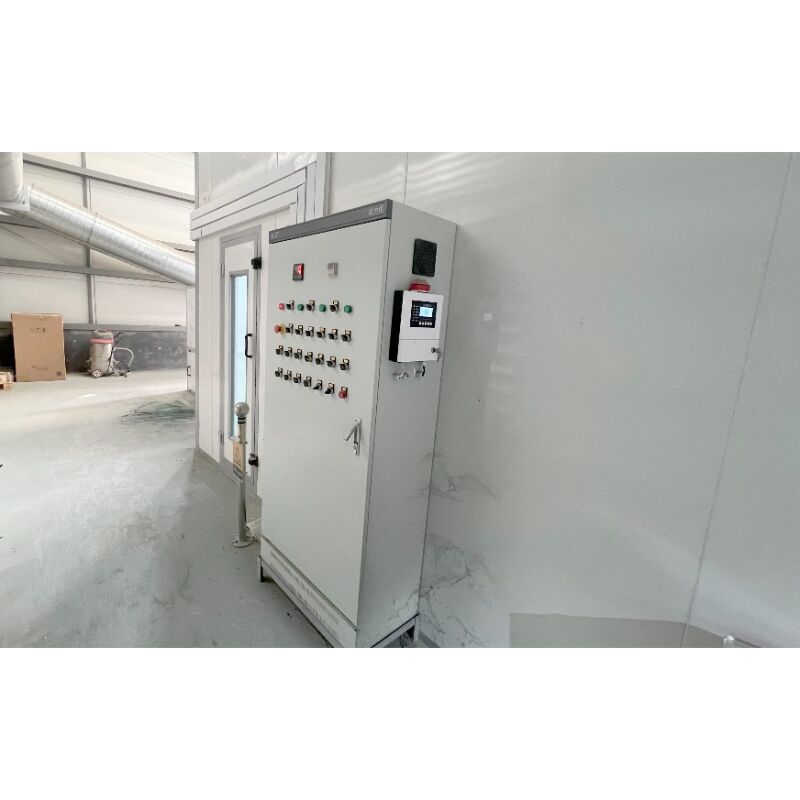

Elektronisches Steuersystem

Die Hauptkomponenten stammen von namhaften einheimischen Marken und sind sorgfältig konstruiert, um Stabilität, Zuverlässigkeit, Komfort und Genauigkeit des gesamten Systems sicherzustellen. Der Hauptstromkreis ist mit Schutzvorrichtungen gegen Überstrom, Überlast, Kurzschluss und Phasenausfall ausgestattet und zeigt automatisch den gesamten Arbeitsablauf sowie den Fehlerstatus an. Er verfügt über Beleuchtungsschalter, Temperatur- und Zeitvorgaben, Normtemperatur-Beschichtung, Heiz-Beschichtung, Beschichtungsschalter, Not-Aus-Schalter, Fehleralarm, Übertemperaturalarm und Laufstundenzähler, sodass der Benutzer alle erforderlichen Arbeitseinstellungen auf einmal vornehmen kann.

Leerlauf-Drehzahl

≥ 0,25 m/s

Beleuchtungsstärke

≥800 Lux

Maximale Betriebstemperatur

80℃

Gesamtleistung

34,7 kW/

Spannung

drehstrom/380 V/50 Hz
